工厂视频监控系统设计方案

工厂厂区规模较大,生产及管理部门复杂,安全系数要求高。在众多的生产车间、机场跑道、特殊室外场所和职能部门实现现场监控和生产指挥调度的结合,将在很大程度上提高工厂的智能化管理水平。在厂区安装闭路监控系统一直以来都是许多生产企业必不可少的管理措施之一。对于某些小型企业、小工厂等,在企业内部安装一整套局域网上的网络视频监控系统,公司管理人员不但可以在办公室随时监控整个企业状况,同时也可在外出时通过Internet看见并控制企业内部的摄象机,随时了解企业的生产工作情况。

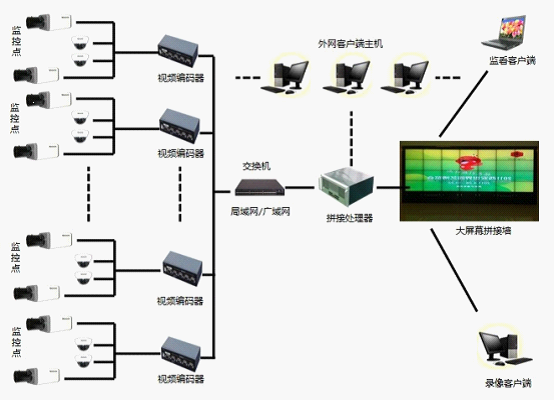

监控系统方案描述

闭路电视监控系统根据功能要求的不同可以分为以下几个方面:
 摄像部分;传输部分;控制部分;显示和记录部分。
摄像部分是闭路电视监控系统的前沿部分,是整个系统的“眼睛”,它把监视的内容变为图象信号,传送到控制中心的监视器上.传输部分是系统的图像信号通路。传输部分包括视频和控制信号的传输。视频信号的传输可以使用同轴电缆、光纤或双绞线,用双绞线传输时需要视频转换适配器。对于控制信号,现在用得最多最普遍的还是RS-485通信控制,通过双绞线连接可以达到3km的传输距离。对于网络摄象机,也可以通过Internet进行控制及视频传输。控制部分是整个系统的“心脏”和“大脑”,是实现整个系统功能的指挥中心。在控制部分,闭路电视系统中的信息量及信息处理工作都比较大,因此其控制台(控制键盘、DVR、视频矩阵)的操作一般都采用了计算机系统,以用户软件编程的方式来完成驱动云台巡视、视频切换、报警处理、设备状态自检等工作。显示和记录部分是由DVR、视频切换矩阵及多台监视器组成,它的功能是将传送过来的图像通过显示终端一一显示出来。
